Biotector TOC在线分析仪在工业污水处理厂的应用

2018-10-14，星期日

1. 背景介绍

受美国海湾废水处理局（Gulf Coast Waste Disposal Authority, GCWDA）的邀请，5家在线TOC分析仪厂家在美国德州的贝波特工业污水处理厂（Gulf Coast Bayport Industrial WWTP）进行ITA应用测试。ITA协会(The Instrumentation Testing Association)是致力于水和污水处理厂自动化技术性能及可靠性应用评估的机构。

贝波特污水处理厂的日处理能力为11.3万吨，所处理的工业污水来源于附近工业园区的65个客户，主要为石油化工行业。

2. 应用情况

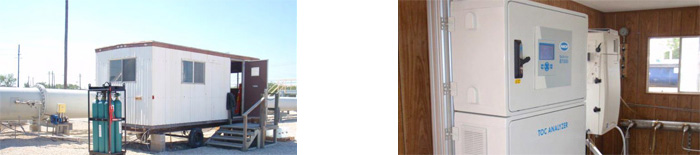

主要仪器：Biotector B7000 TOC分析仪，最大量程可达0-20000 mgC/L。B7000被安装在污水厂进水口附近的分析仪小屋内，如图1所示。

图1 B7000安装现场

由于排放到该污水厂的废水组成多样，TOC浓度会在短时间发生很大的变化，浓度范围为490 mg/L到1020 mg/L。样品中偶尔还可能含有高浓度的VOCs或TSSs。本次应用测试历时17周，共分为两类：

2.1实验室比对部分

在线TOC的测量结果每天都会与实验室结果进行比较，从而评估在线分析仪在分析挑战水样和污染物浓度剧变时的表现情况和测量准确性。B7000在这一类测试中的表现良好，得分为63.6%，高出所有受测试TOC分析仪的平均值21.2个百分点。在典型应用条件下，B7000的在线率为99.86%，准确性和重复性优于读数的±3%。另外，由于工业污水厂进水水质较为恶劣，B7000分析仪本身3.2mm内径的进样管有着极大的优势，保证了样品的代表性和清洗效率，不需要复杂的进样预处理系统（包括采样、调节系统）。

2.2分析仪性能部分

在这一部分，B7000分析仪依然有着理想的表现，其维护量在接受测试的TOC分析仪中最少，在整个测试周期中仅出现7次维护事件。其中4次为更换试剂，另外3次为预防性更换进样管。B7000的维护事件均与消耗品有关，不是分析仪的系统故障。在ITA的报告中，详细描述了其它4款TOC分析仪遇到的问题，包括进样管堵塞、泄露、校准，甚至有一台分析仪更换了NDIR检测器。

3. 总结

ITA报告指出，TOC作为污水处理厂传统COD和BOD指标的更新，无论是用于在线监测还是过程控制，都具有准确性、及时性、抗干扰能力强和成本效益好的特点。

在本案例中，HACH公司的Biotector B7000在ITA的应用测试评估中性能表现良好。分析仪测试结果准确，与实验室比对一致，并具有低维护量、高可靠性、无需过滤的特点。在应用测试结束后的第二个月，该污水厂的上级部门购买了B7000，并用于贝波特污水厂的TOC监测。Biotector是安装在该污水厂的TOC分析仪。
