AF7000流动电流仪在自来水厂混凝沉淀中的应用

2018-08-07，星期二

1. 背景介绍

深圳某自来水厂，设计规模15万m3/d，采用传统的混凝—沉淀—过滤—消毒工艺，由两条管道将原水输送至4个平行的絮凝池中进行混凝处理。考虑到混凝剂投加量较大，水厂在设计时已有混凝剂优化控制理念，希望通过安装流动电流仪对絮凝池的絮凝效果进行实时监控，用以指导混凝剂的投加。

水中悬浮胶体颗粒通常带电荷，混凝剂加入后与带电颗粒发生中和反应而使小颗粒脱稳形成大颗粒沉淀下来，流动电流仪的原理是检测到的流动电流与水中带电状态成比例，来表征混凝剂的投加效果。当检测到的电流为正值时，表示混凝剂投加过量；当检测到的电流为负值时，表示混凝剂投加量太少，带电颗粒无法完全中和；当检测到的流动电流为0左右时，表示混凝剂投加量比较合适。

水厂在初期调试时，安装了4台哈希公司的AF7000流动电流仪，对4个絮凝池的混凝剂投加效果进行监测。

2. 应用情况

主要仪器：AF7000 SCM流动电流仪4台，现场安装图片如下：

AF7000流动电流仪在自来水厂混凝沉淀中的应用

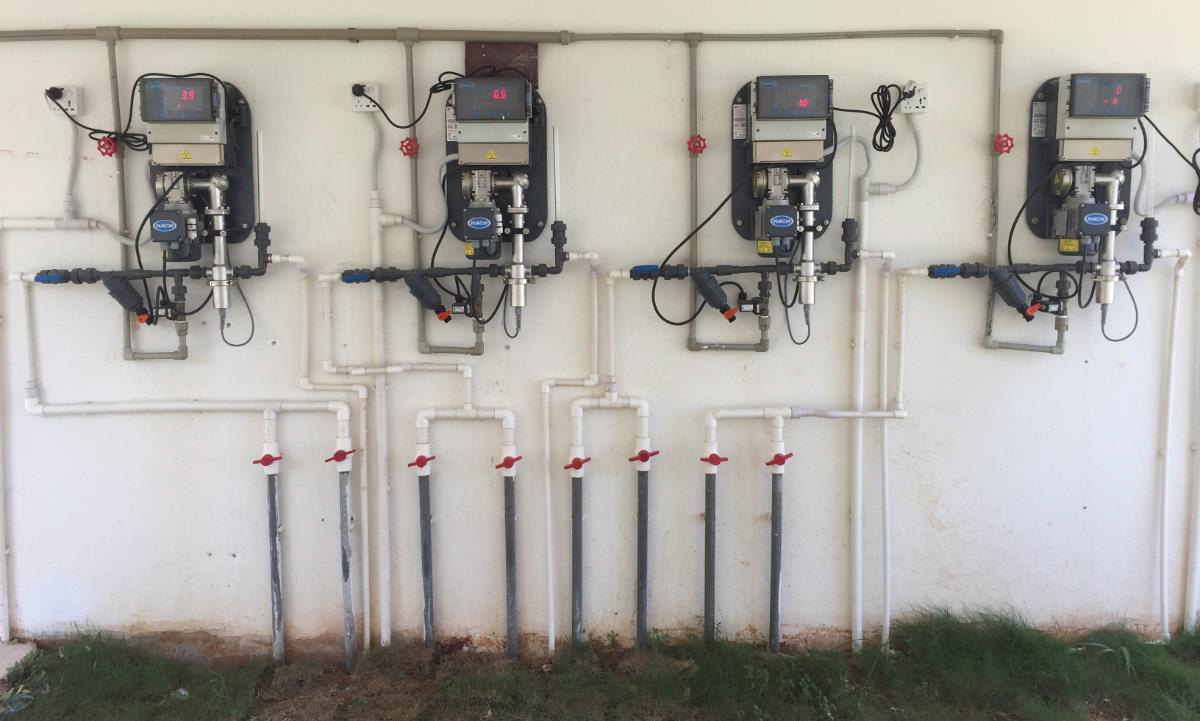

图1 AF7000流动电流仪安装图

在水厂的工艺初期调试时，4台AF7000流动电流仪的取样点位于絮凝池出水处，信号实时传输至中控平台，流动电流仪不介入混凝剂的自动投加控制，仅作为混凝剂投加的指导参数。通过流动电流仪的实时信号，由中控室远程调节絮凝剂的加药量。

调试时，根据用户烧杯实验及历史经验确定理想的加药量为2.5mg/L，待混凝剂与水样混合反应完全通过流动电流仪时，长按设零值按钮，将理想加药量对应的流动电流值设为零值，在理想加药量时流动电流仪的读数在±0.3范围内波动。将加药量增大10%，20min后对应的流动电流值变为1.1~1.2，仪表表现出较好的灵敏度。

经过长时间运行后，AF7000流动电流仪仍能对进水流量及浊度变化做出响应。为了确保AF7000稳定运行，除了设置必要的清洗间隔外，建议每月手动清洗活塞及传感器。

3. 总结

从水厂使用情况看，AF7000流动电流仪能够反映水质水量变化时的混凝效果。AF7000具有结构简单、使用方便等特点，可一键设零值；仪表可选自动清洗组件，大大减少维护量；可选配PID控制组件，与加药泵联动控制，用于混凝剂投加的自动控制。

一般来说，AF7000取样点的选择只要确保絮凝剂与水样混合均匀即可。考虑到现场管路铺设问题，为确保AF7000能及时反映混凝池的絮凝效果，关于AF7000取样点的选择请联系哈希公司应用工程师。
