3700 电导率分析仪在油水分离工艺中液位判断的应用

2022-06-20,星期一

3700 电导率分析仪在油水分离工艺中液位判断的应用

背景介绍

随着工业的迅猛发展和环保意识的加强,油水分离技术更受到人们的重视。目前已知的油水分离方法主要有重力式分离、离心式分离、电分离、吸附分离、气浮分离等,各种分离方法比较结果见下表1:

3700 电导率分析仪在油水分离工艺中液位判断的应用

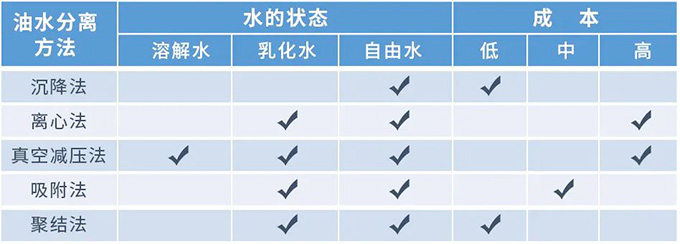

表1 各种油水分离方法的比较

由于油、气、水的相对密度不同,组分一定的油水混合物在一定的压力和温度下,当系统处于平衡时就会形成一定比例的油、气、水相。当相对较轻的组分处于层流状态时,较重组分液滴根据斯托克斯公式的运动规律沉降。

重力沉降油水分离法具有成本低性价比高的特点,可以达到一进二出的效果,进入的是含油过程水。上出分离的油下出洁净的水。重力式沉降分离设备常用于工业生产过程中。及时回收到所需要的组分有利于提高生产效率,降低生产成本。

应用情况

某饲料添加剂、食品添加剂及医药原料中间体生产的工厂会大量用到正己烷,正己烷是一种几乎不溶于水的无色液体,易溶于氯仿、乙醚、乙醇。常用于目标有机物的提取。根据正己烷的性质设计了使用重力沉降法将正己烷与含盐水分离出开来的装置。通过监测正己烷与含盐水分离界面的液位,通过水相液位触发排水管路排放阀择时排出体系中沉降下来的水组分,并保留目标组分正己烷。

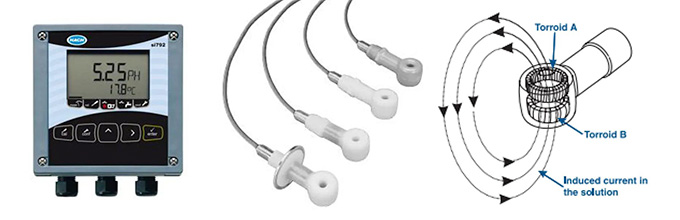

现场主要仪器:    3700电磁式电导率传感器,Si792防爆控制器如下图1所示:

3700 电导率分析仪在油水分离工艺中液位判断的应用

图1 Si792防爆型变送器和3700E探头

测量方法

3700E系列封装型无电极电导率传感器在溶液的闭合环路中感应产生电流,然后通过测量电流的大小来进行溶液的电导率的测定。电导率传感器驱动线圈A,在溶液中感应产生交流电流;线圈B检测感应电流的大小,该电流与溶液的电导率成正比。电导率传感器处理这个信号并显示相应的读数。

3700 电导率分析仪在油水分离工艺中液位判断的应用

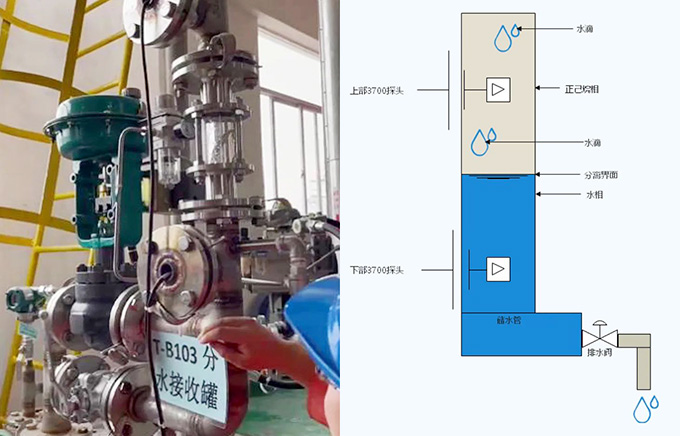

图2 油水分离装置示意图

正己烷与水分离器竖管上部和下部各有一个3700电磁式电导率传感器,相当于液位限定限位装置。水的密度比正己烷的密度大且不互溶,会在正己烷中以不连续液滴的形式缓慢下落到分离器下部的收集装置中。当收集装置装满了以后,水会没过竖管上部的3700探头,水中电荷穿过3700线圈时会在线圈中产生感应电流,电流达到阈值后变送器通过阈值报警功能给工控系统发出信号,并会触发储水管底部的电磁阀开关,打开流路排出收集装置中的水,此时水位会持续下降。直到分离器下部的 3700探头被非极性的正己烷介质浸没时,探头中不再有电荷穿过,不再产生感应电流,证明分离出的水已经排空,变送器给工控系统发出信号,触发排水阀关闭,储水管继续收集落下的水滴,如此往复以完成工艺过程控制。

总结

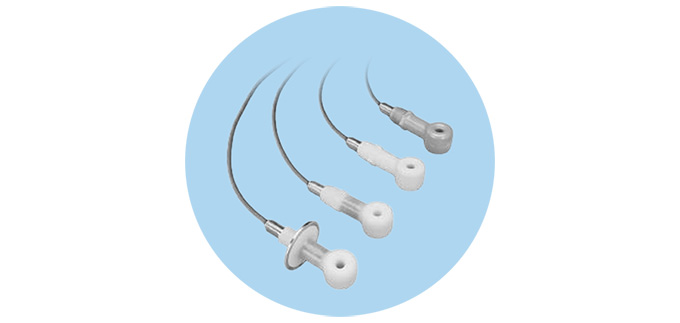

3700电磁式电导率传感器具有坚固的、无污染设计,极化、油污和污染等问题都不会影响无电极电导率传感器的性能。传感器具有自动温度补偿,可应用于电导率高达2000mS/cm,温度范围在0~200°C之间的溶液。具有多种安装模式可供选择,包括卫生型安装,接液部分的材料有聚丙烯、PVDF、PEEK或PFA Teflon等可供选择。

此探头维护量低,探头对被测样品无污染,反应灵敏,和控制器的配置结构简单易维护,能免去大型油水分离装置的配置,节约运营成本。
