高精度、稳定、可靠:OTT SLD在线流量测量助力河渠生态保护

2023-06-27,星期二

背景介绍

流量监测是为合理开发保护水资源,提供系统水文资料的一项重要基础工作,可以及时、准确、全面地反映河流或渠道等水域的水量现状,为生态保护、水量调度、行洪泄洪等提供科学依据和即时情况反馈。

本案例监测地点位于波罗的海末端,在施韦林湖与维斯马市的交界处Wallensteingraben计划建设一条20公里长的渠道。在执行欧洲水框架指导的背景下,渠道的生态通行能力需要改进,因此原来的坝体设计变为自然岩石斜坡设计,同时安装在线超声波多普勒流量监测设备,旨在掌握基本信息,提供基础数据,便于综合分析渠道流量情况、保护生态环境。

高精度、稳定、可靠:OTT SLD在线流量测量助力河渠生态保护

应用情况

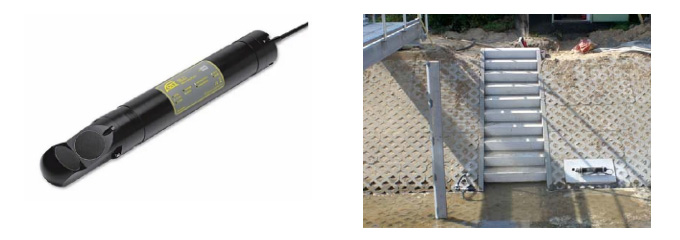

系统使用仪器为2.0MHz的OTT SLD侧视多普勒流速仪来测量流速,用OTT CBS气泡水位计测量水位,与OTT LOGOSENS2数据采集器监测和储存数据同时用于流量计算,结合模拟调制解调器进行远程数据传输。

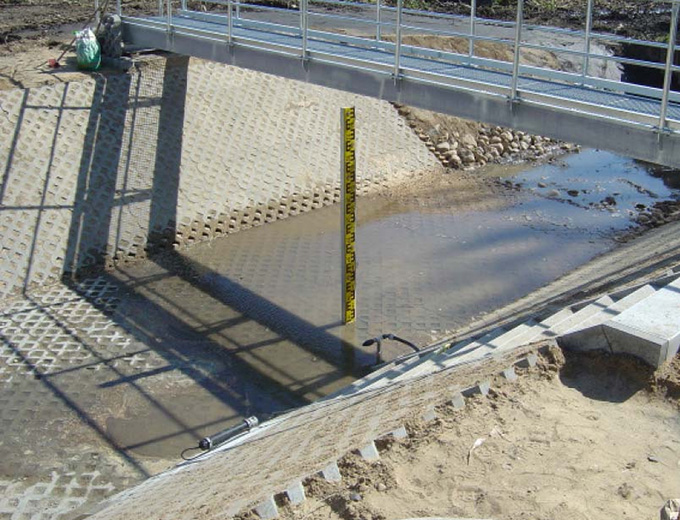

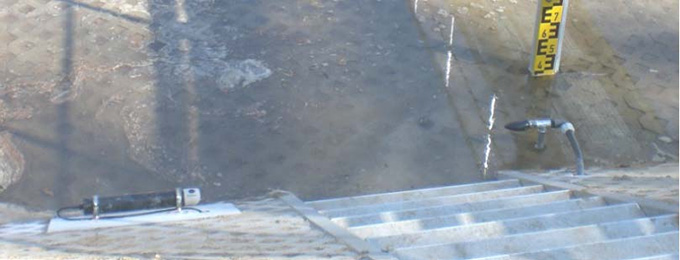

测量断面经修整后呈梯形,河床和护坡使用植草铺路材料进行加固。多普勒流速仪被牢固地安装于混凝土斜坡上,使之与护坡平行。OTT SLD的传感器线缆和OTT CBS的导气管被安装于植草铺路材料内部。

水位流速在线测量以及随后的流量计算根据自带软件所提供的流速指标法进行推导。远程数据传输和远程维护经由模拟端口实现。所有的数据储存和实时在线监测的监控任务均由代表农业部负责国家环境和自然监测的授权部门控制。

高精度、稳定、可靠:OTT SLD在线流量测量助力河渠生态保护
高精度、稳定、可靠:OTT SLD在线流量测量助力河渠生态保护

优势特点

  • 基于先进的多普勒技术进行可靠的流速测量;

  • 高精度实时在线监测流量,读数稳定可靠;

  • 可实现长期稳定的水位测量,同时包含超声波和压力水位监测;

  • 智能障碍识别功能;

  • 集成温度探头,用于水温监测及声速补偿;

  • 随机软件提供全方位的QA/QC及安装质量检验,避免安装出现问题;

  • 可实现数据远程传输和维护。

总结

  • 本案例中的OTT SLD被安装于典型的测量地点上,使用先进的超声多普勒技术进行24小时不间断的在线流量监测。

  • 自从2009年投入使用以来,整套系统设备一直进行连续正常工作,从未出现故障。

  • 专业的售后维护服务,保证整套系统正常运行。

高精度、稳定、可靠:OTT SLD在线流量测量助力河渠生态保护

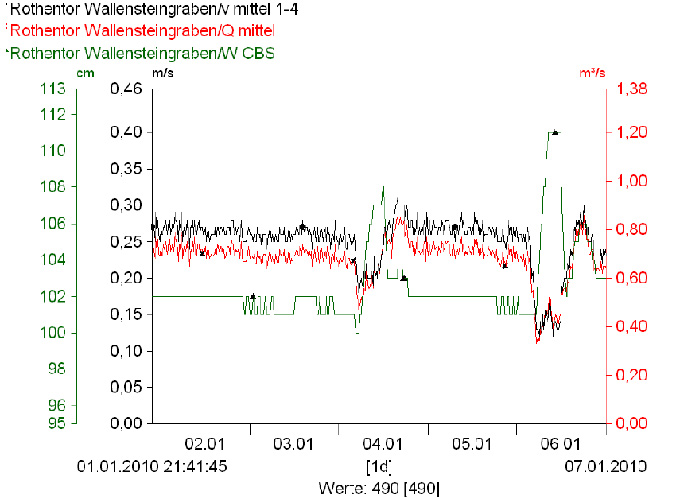

2010年部分流量监测数据
