2022-05-24,星期二
A2O工艺是较为常见的一种污水生物处理工艺,其中回流系统包括混合液内回流和污泥外回流,混合液内回流是将好氧池混合液回流至缺氧池,使回流至缺氧池的硝酸盐和亚硝酸盐进行反硝化脱氮。污泥外回流是将污泥从沉淀池底部回流至厌氧池,以确保整个A2O生物系统保持一定的污泥浓度。因此控制回流量,对于污水工艺的稳定运行和处理效果至关重要。
长期以来,污水厂运营人员通常以回流泵额定流量和性能曲线,并配合个人经验估算和控制回流量,但是随着国家节能减排战略实施和污水处理厂工艺的精细化管理需要,精确的回流量计量和控制成为其中一项污水处理流程的改善目标。

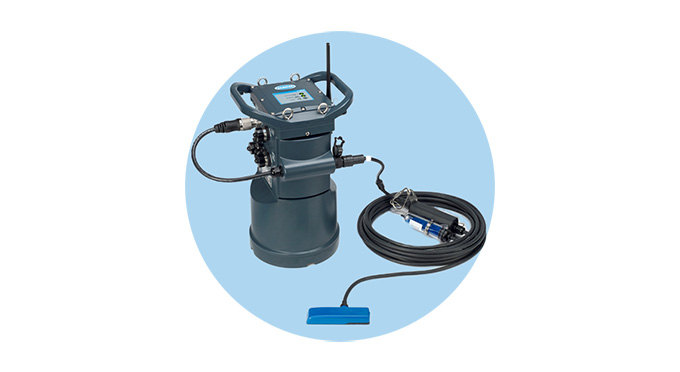

本案例为某采用A2O工艺的污水处理厂为更好的控制回流系统的运行,合理安排回流比。使用FL1500控制器和AV9000浸没式流量计系统监测回流系统的流量变化情况,指导工艺运行,提高运行效率。
A2O工艺流程图
应用情况
监测点位选取污泥回流池其中一部分总长约20米的直管段,安装点位于直管段靠近中心部位,池深1.4米,宽度1.2米,符合流量计安装前十后五的基本原则,即流量计安装点上游10倍管道宽度和下游5倍管道宽度的距离范围内是平稳流态,没有弯折和支流。

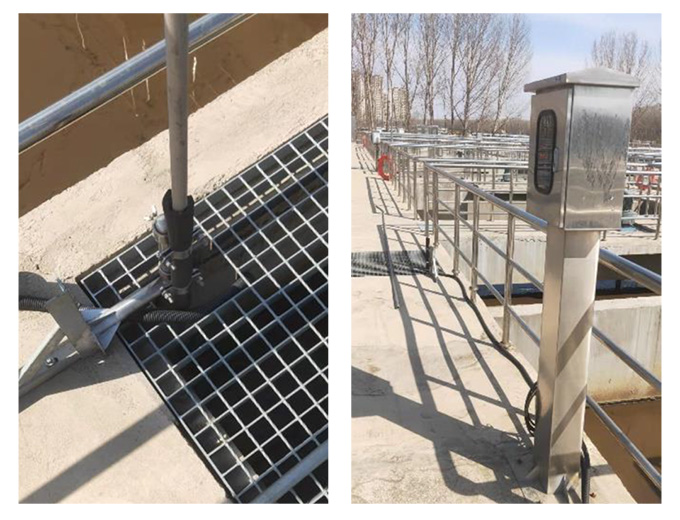

AV9000浸没式流量探头符合IP68防水级别,使用L型支架安装于回流池底部,安装高度略高于污泥常年沉积面之上,支架固定部分位于侧壁,可上下调节方便维护,参见下图1。
FL1500控制器安装于回流池上方的空置处,安装于不锈钢机箱内,下方使用膨胀螺栓固定于混凝土基质上,参见下图2。
整套系统使用220VDC市政供电,可通过FL1500控制器现场查看瞬时流量,实时监控流量变化,指导工艺流程。监测数据通过4-20ma信号上传至客户数据平台查看下载。
现场AV9000流量计测量数据稳定,可输出水深、流速、流量等常规参数。其中最重要的流量数据与回流泵估算流量一致。测试阶段内,回流泵估算数据在1600-1700立方米/小时,AV9000流量计数据在1650立方米上下,呈小幅波动状态,符合实际情况。现场长期数据的稳定性良好,可以反馈回流系统整体流量情况并指导回流泵运行,对于流量控制起到了重要作用。
优势特点
流速面积法测量,数据稳定可靠。
现场显示和后台数据同步,可实现多种数据查看方式。
安装维护简便,无需复杂经验。
整体系统稳定,兼容性良好,易于操作。
