防爆版TSSsc分析仪在石化废水监测中的应用

2023-09-01,星期五

背景介绍

在线悬浮物/污泥浓度(MLSS)分析仪在工业废水处理过程中的应用非常普遍,悬浮物作为废水污染物控制的重要指标之一在废水处理源头、过程及排放口都是需要监控的。而在生化好氧处理过程中污泥浓度(MLSS)又是工艺控制确保废水稳定高效运行关键的工艺控制参数之一。石化企业污水处理场在以往常被划分为安全区域,因此废水处理过程中的常用的悬浮物/MLSS在线分析仪均为非防爆类型的变送器和传感器组合(Sc200+solitax sc)。而近些年随着国家和企业对安全重视程度越来越高,石化企业的废水处理场均被划分为危险区域Zone 2,因此在废水处理过程中传统的sc200+solitax sc解决方案就无法满足危险区域的悬浮物/污泥浓度在线监测的要求了。具有ATEX防爆认证的TSS EX1 sc传感器和具有NEPSI防爆认证的Sc200+隔爆箱的整体解决方案可以很好的满足工业危险区域在线悬浮物/污泥浓度的在线分析需求。与此同时TSS EX1 sc传感器头具有双光源八光束测量系统,可对多种干扰物进行补偿,测量准确度高。接收器接入射光在90°和 120°角度有效地增加了仪器的准确度。

防爆版TSSsc分析仪在石化废水监测中的应用

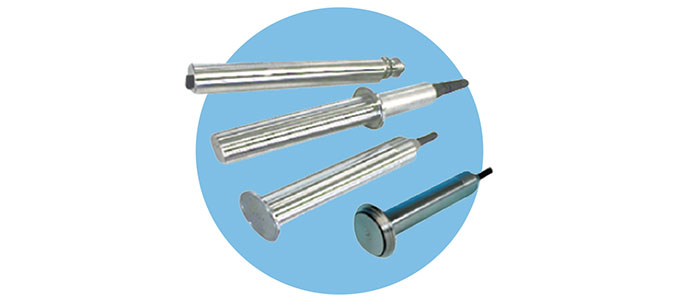

TSS sc 浊度/悬浮物探头

应用情况

上海某大型石化企业有机废水处理单元,气浮装置出口因工艺监测需求需实时监测气浮出水的悬浮物的浓度(气浮出水悬浮物浓度从几十mg/L到大于100mg/L之间波动),由于现场是危险区域(zone 2),因此客户现场选择了HACH SC200(配套隔爆箱)+TSS EX1 sc 传感器+管道式安装的解决方案。该解决方案既解决了现场危险区域在线分析仪表的需求,又解决了要求管道安装的现场管道安装要求。目前在线仪表现场运行良好,且带球阀切断的安装方式,也方便客户对传感器的定期维护。现场安装示意图见图1。

防爆版TSSsc分析仪在石化废水监测中的应用

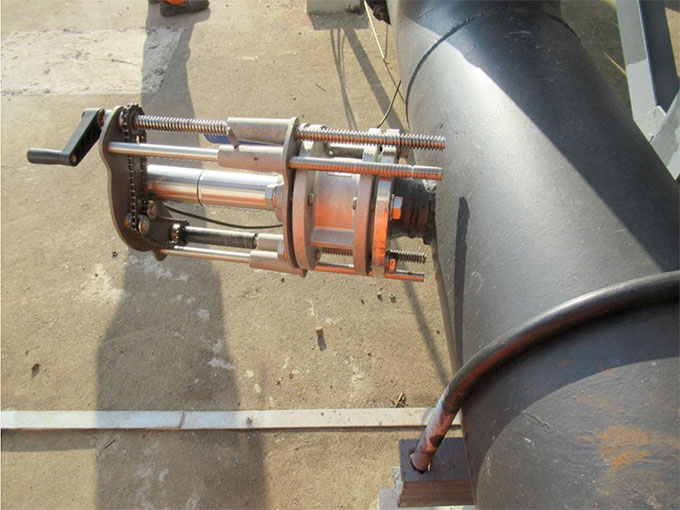

Figure 1 TSS Ex sc 传感器管道式安装现场应用照片

TSS传感器采用波长为860nm的红外脉冲光线测量水样的浊度和悬浮物浓度。两个红外光源同时工作,保证测量准确稳定,排除镜面污染、温度和水中颜色的干扰。浊度的测量使用的是双通道90度散射光测量,符合DIN EN 27027/ISO 7027, 通过八通道多角度测量对测量值进行验证,提高了测量的准确度。对于悬浮物的测量,仪器使用的是八通道多角度测量方法。

总  结

TSSsc传感器具有专利设计的双光源八光束测量准确度相对更高,蓝宝石材质的光窗有效防止表面结垢,较常规的悬浮物传感器抗污能力更强,最重要的是具有防爆特性的TSS EX传感器可以满足危险区域Zone 2的现场应用解决了非防爆传感器无法应用的困扰,另外,TSSsc传感器可以满足多样化现场安装需求。
